山東沃達重工機床有限公司生產的液壓機產品主要服務于工業生產、汽車配件、塑料制品、粉末壓制成型等工作中，不同行業、不同臺面、不同噸位均可根據客戶需求訂做。

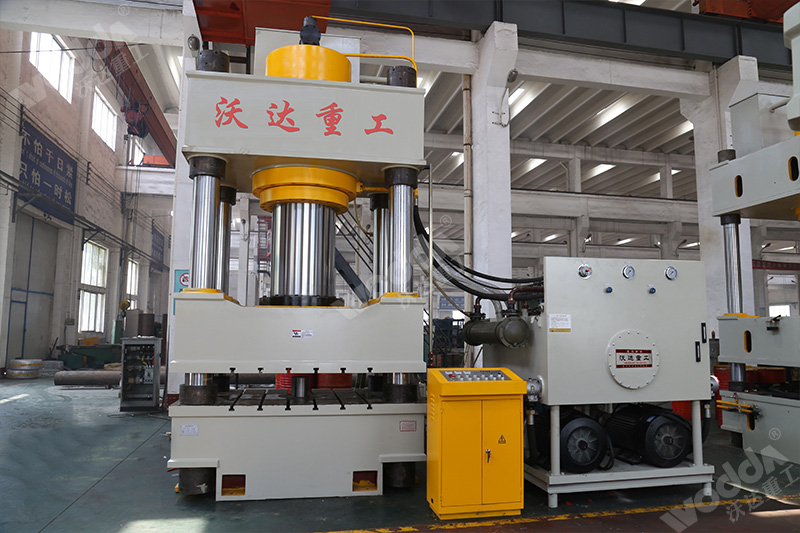

1000噸四柱液壓機采用三梁四柱結構，機身由上橫梁、活動橫梁、下橫梁，4根立柱組成，進行去應力處理，缸體采用45#鍛件，活塞桿50#鍛鋼離子氮化，硬度達到HRC45-50。機身各大結構件均采用鋼板焊接，采用二氧化碳?xì)怏w保護焊，焊后消除內應力。機身預緊采用液壓螺母預緊。主要結構件外觀平整，無明顯的凹凸現象，焊縫打磨平整，無焊渣和流疤現象。整機結構設計采用計算機優化設計，使其具有良好的強度和剛度，同時兼顧外形美觀。

1000噸四柱液壓機主要部分及特點：

1、主油缸

1000噸四柱液壓機主油缸采用活塞式結構，油缸缸體采用優良碳素鋼鍛件，油缸內表面經過珩磨、滾壓工藝，使液壓油缸具有足夠的強度和剛度。柱塞桿采用優良碳素鋼鍛件，其表面經中頻淬火處理，硬度在HRC42～50之間。油缸密封采用優良密封元件，確保密封性能可靠，使用壽命長。

2、立柱

立柱采用45#中碳鋼，進行調質處理，表面淬火處理，電鍍硬鉻層厚0.04mm~0.05mm。

3、液壓控制系統

液壓系統主要由泵、閥塊、充液閥、冷卻過濾系統、管路等組成，借助于電氣控制系統完成對液壓機各種動作的控制。液壓系統主油泵選用HG11-50-50-01R-VSC海特克高低速油泵，先導閥采用山東濟寧系列閥，可大大提高壓機動作的穩定性及可靠性。液壓主控系統采用二通插裝閥集成系統。該系統具有結構緊湊、響應快、內泄小、動作靈敏可靠、流量大、抗污染能力強，使用維護方便，壽命長等優點。液壓系統的充液回路選用常閉式充液閥，滑塊快下時靠充液閥吸油，快速下降速度由油缸下腔油路中的插閥控制調節。液壓系統中設有獨立的油液水冷卻過濾裝置，以保證油液的工作溫度及清潔度。

4、油箱

1000噸四柱液壓機液壓控制系統的油泵電機組和液壓控制閥塊在油箱上平面有序排列。油箱為鋼板焊接結構，油箱側面開有窗口以便清洗油箱，其上還安裝有油位油溫計、空氣濾清器等，油箱安裝時進行酸洗、鈍化和防銹處理。

5、管路

液壓管路系統密封可靠，高壓管路連接采用高壓法蘭和優良密封元件，可有效地防止?jié)B漏。管路布置整齊，并設置足夠抗震管夾，可有效地減少和控制管路振動。管路安裝時進行酸洗鈍化處理。

6、電氣控制系統PLC控制

1000噸四柱液壓機電氣控制系統分為動力系統和控制系統兩部分，動力部分包括控制總電源，各個電動機的啟停及保護開關等，大功率電動機起動采用星型三角降壓依次起動，電源采用三相四線制，AC380V，50HZ，先導電磁閥電壓為直流DC24V。控制部分包括電氣箱、操作箱和移動按鈕站，電氣箱放在地面上，操作箱放置在機器右前立柱上，可完成對該機的全部動作的控制，操作箱可完成該機的全部動作的操作，操作箱上設有液壓機各部分動作的操作按鈕、功能轉換開關、各個電機的啟停按鈕及各部分的報警、監視指示燈等。
