品牌:山東沃達重工
型號:YQ32-1000T
產地:中國 山東 滕州
簡介:1000噸四柱液壓機是專為生產耐火材料鎂碳磚產品定做的專用液壓機,也稱1000噸鎂碳磚成型液壓機,四柱式導向設計,精度高,結構穩固,適用于生產鎂碳磚、硅磚高鋁磚、鎂碳磚、鎂鈣磚等耐火材料產品。同時,1000噸四柱液壓機具有高壓力、自動化智能(PLC伺服系統)、安全可操作等性能特點,能夠滿足鎂碳磚加工的工藝要求,并提高生產效率和磚坯質量。
鎂碳磚是一種復合耐火材料,主要用于轉爐、交流電弧爐、直流電弧爐的內襯,鋼包的渣線等部位。壓制鎂碳磚成型的機器設備選用液壓機可實現自動化生產,根據鎂碳磚的規格尺寸及山東沃達重工公司的設計經驗,常用1000噸、1200噸、1500噸等液壓機配合模具來實現。
本機是一臺1000噸四柱液壓機,是專為生產耐火材料鎂碳磚產品定做的專用液壓機,也稱1000噸鎂碳磚成型液壓機,四柱式導向設計,精度高,結構穩固,適用于生產鎂碳磚、硅磚高鋁磚、鎂碳磚、鎂鈣磚等耐火材料產品。同時,1000噸四柱液壓機具有高壓力、自動化智能(PLC伺服系統)、安全可操作等性能特點,能夠滿足鎂碳磚加工的工藝要求,并提高生產效率和磚坯質量。

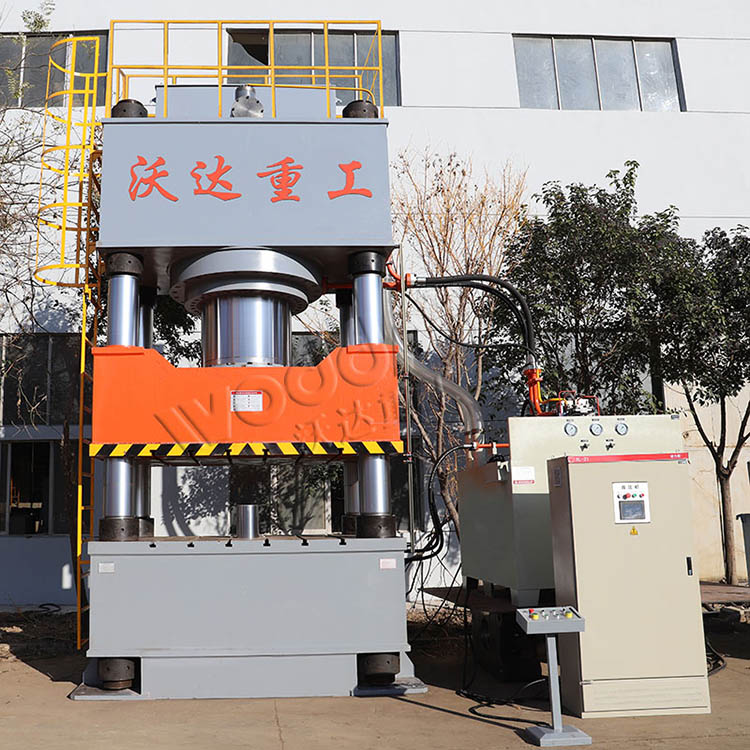

1000噸鎂碳磚成型液壓機

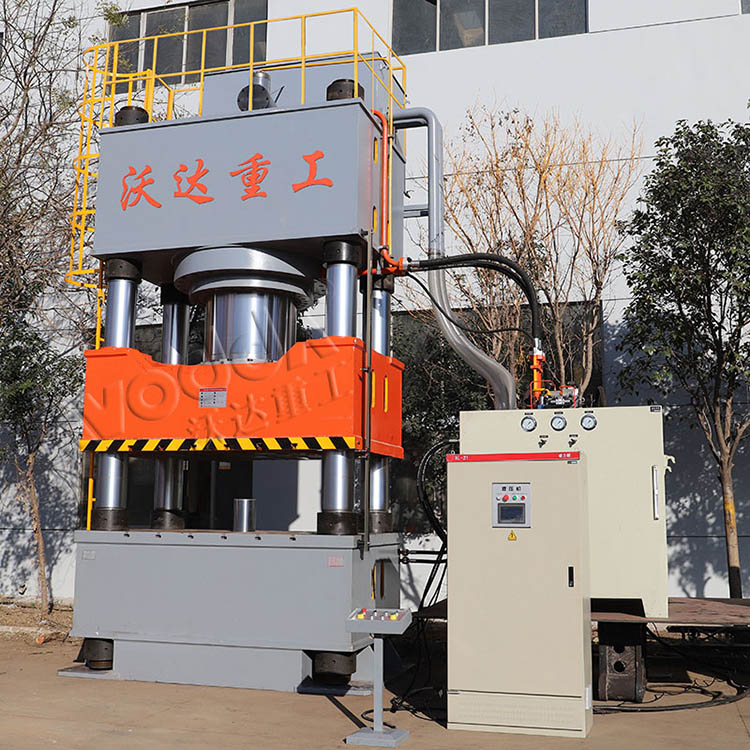

1000噸四柱液壓機

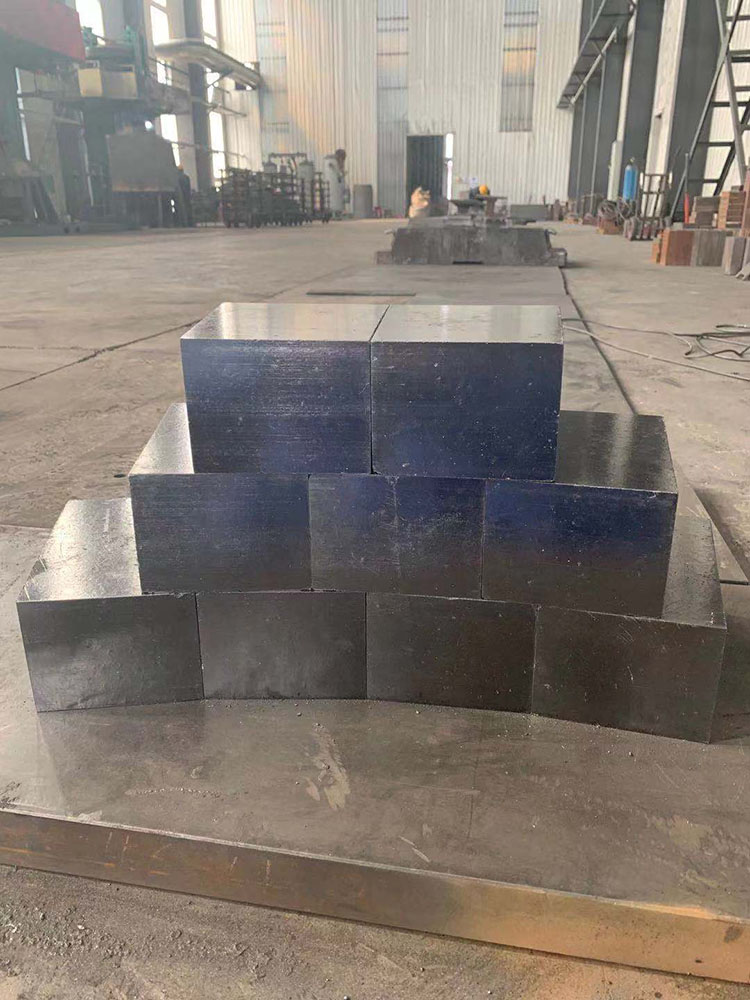

鎂碳磚成品
1000噸鎂碳磚成型液壓機的結構說明:
1、主機說明
(1)四柱結構,包括上梁、滑塊、立柱等,上梁、滑塊、工作臺三大件均采用優質鋼件,經計算機優化,強度高,抗變形能力強。
(2)工件經過回火或振動實效降低內應力,保證了液壓機精度長期不變。
(3)三梁經數顯鏜床、龍門銑等設備加工而成。
(4)液壓機立柱采用45號鋼粗車,精車精磨,鍍硬鉻工藝,表面粗糙度達到Ra0.2-0.4以上,提高了導向精度。
(5)每個立柱上采用四螺母結構,上梁與工作臺均提高了預緊性能,保持精度穩定性,提高了油壓機壽命。
(6)在液壓機右側行程開關處安有標尺,便于確定各個發訊位置。
2、油缸
(1)油缸結構為缸體、活塞桿、活塞頭、缸口導套、法蘭等。
(2)作為重要件的主油缸缸體用整體鍛件,并且進行探傷實驗。
(3)缸體內部采用粗車、精車、滾壓等工藝,保證缸體內壁光潔度,為Ra0.2-0.4,保證了密封效果,延長了密封壽命。
(4)主缸缸口密封采用優質材料,特殊結構密封,密封效果遠遠好于目前市場上采用的YA圈和YX圈。
3、液壓系統
(1)液壓系統采用二通插裝閥,結構緊湊,減少泄漏點,響應時間快。
(2)主泵采用恒功率高壓柱塞泵,浸油立式安裝,減少了噪音,吸油效果好,提高了泵的壽命。
(3)主缸上面設有大容積的充液箱,保證快速充液,減少上壓時間,增大散熱面積,降低油溫。
1000噸四柱液壓機性能特點:
1.計算機優化結構設計,三梁四柱式結構,簡單、經濟、實用;
2.液壓控制采用插裝閥集成系統,動作可靠,使用壽命長,液壓沖擊小,減少了連結管路與泄漏點;
3.獨立的電氣控制系統,工作可靠,動作直觀,維修方便;
4.采用按鈕集中控制,具有調整、半自動兩種操作方式;
5.通過操作面板選擇,可實現定程、定壓兩種成形工藝,并具有保壓延時等功能;
6.1000噸四柱液壓機滑塊的工作壓力,空載快速下行和慢速工進的行程范圍均可根據工藝需要進行調整。

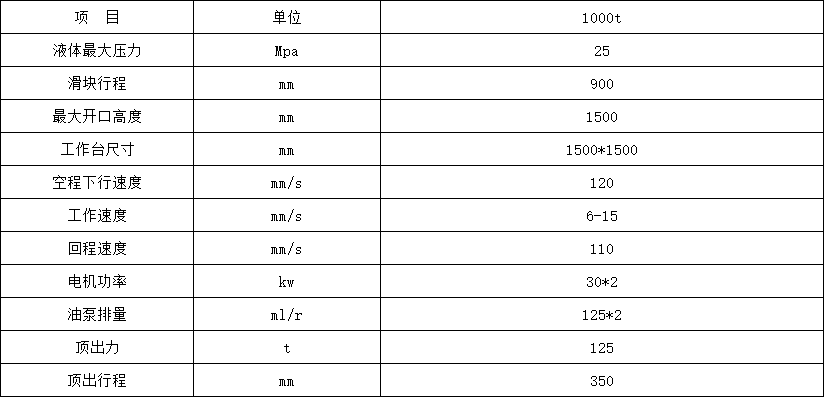

1000噸鎂碳磚成型液壓機技術參數:

注:以上1000噸四柱液壓機參數僅供參考,機器實際參數請以山東沃達重工史經理18963222388(微信同號)技術方案為準。
